1. Zer da RF soldadura?

RF soldadura —Maiztasun Handiko (HF) soldadura edo soldadura dielektrikoa ere deitzen zaio— material termoplastikoak lotzen dituen fabrikazio-prozesu bat da, energia elektromagnetikoa erabiliz kanpoko beroa, itsasgarriak edo finkatze mekanikoa erabili beharrean. Bi terminoak trukagarriak dira industria praktikan; azpiko fisika berdinak dira.

RF soldatzearen ezaugarri bereizgarria beroa non sortzen den da. Ohiko bero-zigilazioan, energia termikoa materialaren gainazalean aplikatzen da eta barrurantz eramaten da. RF soldaduran, eremu elektromagnetikoa materialan sartzen da eta barrutik beroa sortzen du, maila molekularrean. Barne-berotze honek lotura bat sortzen du, kasu gehienetan, loturaren bi aldeetan oinarrizko ehuna baino sendoagoa dena.

Teknologia 1940ko hamarkadatik izan da erabilera industriala, hasieran PVCn oinarritutako medikuntza eta ontzietarako aplikazioetarako. Kanpoko ekipamendu premiumen fabrikazioan hartzea bizkortu zen, TPUk PVC ordezkatu zuen produktuen kategoria guztietan, non malgutasuna, ingurumena betetzea eta epe luzerako errendimendua garrantzitsuak diren. Gaur egun, RF soldadura presio hidrostatiko iraunkorrari eutsi behar dion edozein produktu iragazgaitzaren eraikuntza-metodo estandarra da, ez gainazaleko zipriztinekiko erresistentzia soilik.

Produktuen aplikazio tipikoen artean hauek daude:

• Urpeko poltsa lehorra eta motxila iragazgaitzak
• Ihesezinak diren hozkailu bigunak eta garraiolari isolatuak
• Kanpoko egitura puzgarriak
• Garraio medikoen ontzi iragazgaitza
• Ekipamendu militar eta taktikoen kaxak

2. Nola funtzionatzen duen RF soldadura

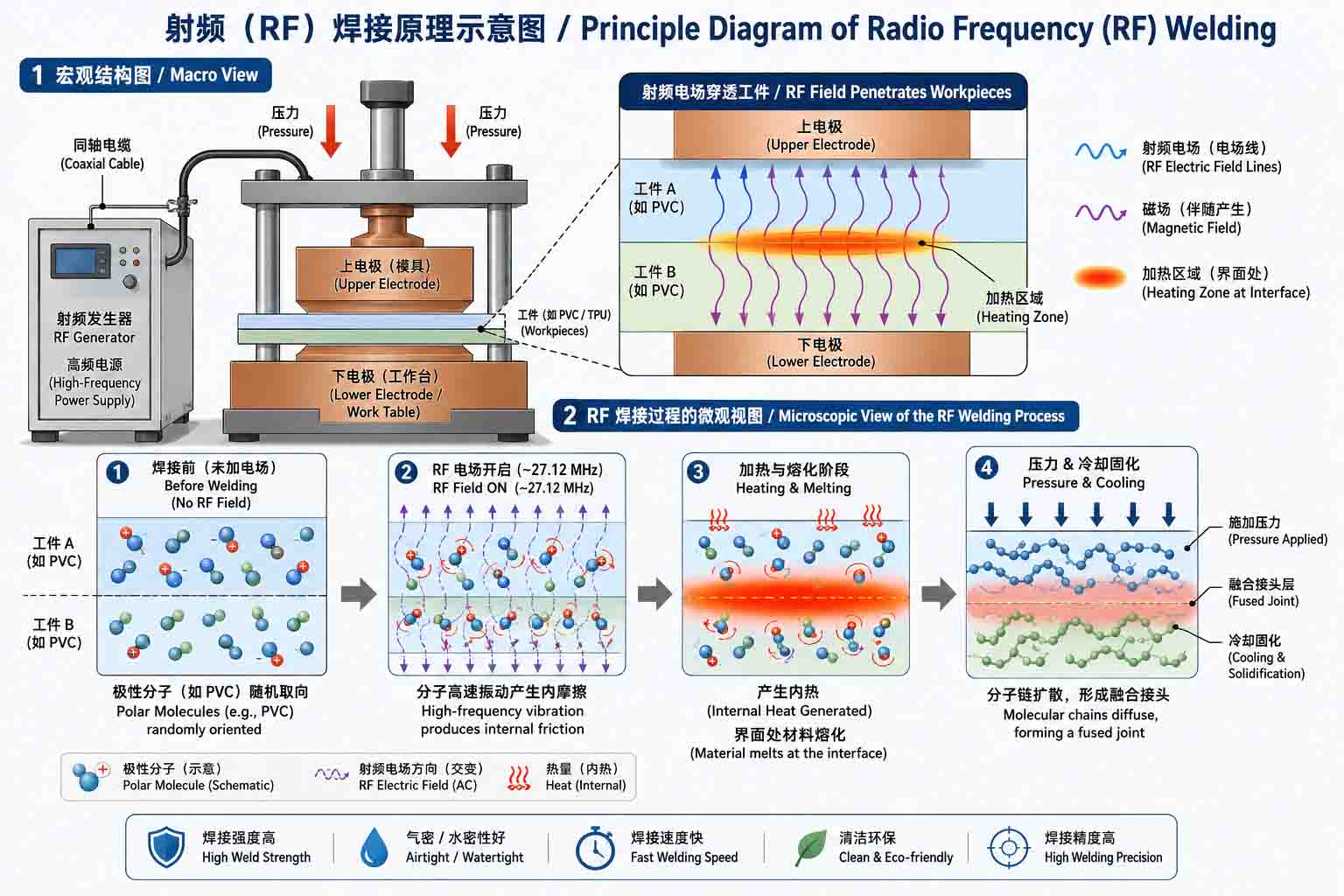

RF soldadura-ekipoak maiztasun handiko korronte alterno bat igaroz funtzionatzen du —normalean 27 MHz eta 40 MHz artean, 27,12 MHz izanik industria-maiztasun ohikoena— bi metal-elektrodoren artean (trokelak edo plaka izenekoak). Soldadu beharreko materiala trokel horien artean jartzen da.

Egitura molekular polarrak dituzten material termoplastikoak bizkor txandakako eremu elektromagnetiko baten aurrean jartzen direnean, haien molekulak eremuaren oszilazio bakoitzarekin berlineatzen saiatzen dira. 27,12 MHz-n, horrek segundoko 27 milioi berregituratze saiakera esan nahi du. Mugimendu molekular honek sortutako marruskadurak beroa sortzen du, ez gainazalean, baizik eta uniformeki materialaren lodieran soldadura eremuan.

Aldi berean, prentsak presio pneumatiko kontrolatua aplikatzen die trokelei, material geruzak elkarrekin konprimituz. Barne-tenperatura materialaren fusio-puntura iristen den heinean, interfazeko geruzak urtu eta maila molekularrean nahasten dira. RF energia kentzen denean eta materiala presio iraunkorrean hozten denean, bi geruzak material jarraitu bat bihurtu dira, ez itsatsita, ez josita, fusionatu baizik.

Barne bero-sorkuntza honek gainazaleko bero-metodoen aurrean abantaila praktiko batzuk ditu:

• Lotura uniformeki eratzen da soldadura-eremu osoan zehar, gainazaletik barrurantz aurrera egin beharrean
• Kanpoko gainazalek erre edo deformatzeko aukera gutxiago dute, elektrodoek ez baitute fusio-tenperaturara iritsi behar.
• Trokelaren geometria konplexuek soldadura-eredu zehatzak eta errepikagarriak sor ditzakete, kurbak, izkinak eta geruza anitzeko juntadura barne.
• Ziklo-denborak laburrak dira, normalean 3 eta 15 segundo arteko soldadura bakoitzeko, materialaren lodieraren eta trokelaren eremuaren arabera.

3. Zergatik da TPU bereziki egokia RF soldadurarako

Termoplastiko guztiek ez dute berdin erantzuten RF soldadurari. Prozesua egitura molekular polarra duen materialaren araberakoa da, karga elektrikoa molekula osoan modu irregularrean banatuta dagoena. Molekula polarrek eremu elektromagnetiko txandakatuei erantzuten diete beren burua orientatzen saiatuz; orientazio saiakera hori da beroa sortzen duena.

TPU (poliuretano termoplastikoa) egitura polarra du bere bizkarrezurreko molekularrean dauden uretanozko loturak direla eta. Horri esker, RF energiari oso sentikorra da eta nahiko erraza da lodiera eta laminatu konfigurazio desberdinetan modu koherentean soldatzea.

RF bateragarritasunaz gain, TPU-k hainbat material propietate ekartzen ditu, kanpoko material iragazgaitzetarako substratu hobetsia bihurtzen dutenak:

RF bidez solda daitezkeen beste material batzuk PVCz estalitako ehunak, EVA eta PU film batzuk daude. PVC ondarea da aukera: erraz eta merke soldatzen da, baina plastifikatzailearekin lotutako arau-arriskua du eta hauskorra bihurtzen da tenperatura baxuetan. Irauteko xedea duten produktuentzat edo ingurumena betetzeko baldintzak dituzten markentzat, TPU da aukera praktikoa.

4. RF soldadura vs jostura tradizionala: zer esan nahi duen aldea benetan erabileran

RF soldadura jostura eta jostura jostura arteko konparazioa ingeniaritza ikuspuntutik zuzena da, baina merezi du zehatza non eta nola jositako eraikuntzak huts egiten duen, hutsegite modua sarritan motela eta ez da begi-bistakoa izan ez den arte.

Jostura zintaren hutsegite moduak arreta berezia merezi du. Zintak behar bezala funtzionatzen du berria denean eta baldintza moderatuan. Arazoa da poltsa iragazgaitzak eta hozkailuak ez direla baldintza moderatuetan bizi: ekipamendu astunez eta bustiz beteta egoten dira, garraioan behin eta berriz malgutzen dira, ibilgailu beroetan utzi eta noizean behin eserita egoten dira. Mundu errealeko karga horien azpian, zintaren lotura-lerroak altxatzen hasten dira ertzetan eta ertzetan. Delaminazioa kanpotik ikusezina da ura jada sartzen den arte.

RF soldadurak degradazio-bide hori erabat ezabatzen du. Ez dago zinta ertzerik altxatzeko, ez dago orratz zulorik presiopean irekitzeko eta ez dago haririk josturako tentsio puntuetan. Soldadura-eremuak eusten du edo ez du, eta material bateragarrian behar bezala gauzatutako soldadura batean, inguruko ehunak lehen huts egingo lukeen puntutik ondo eusten du.

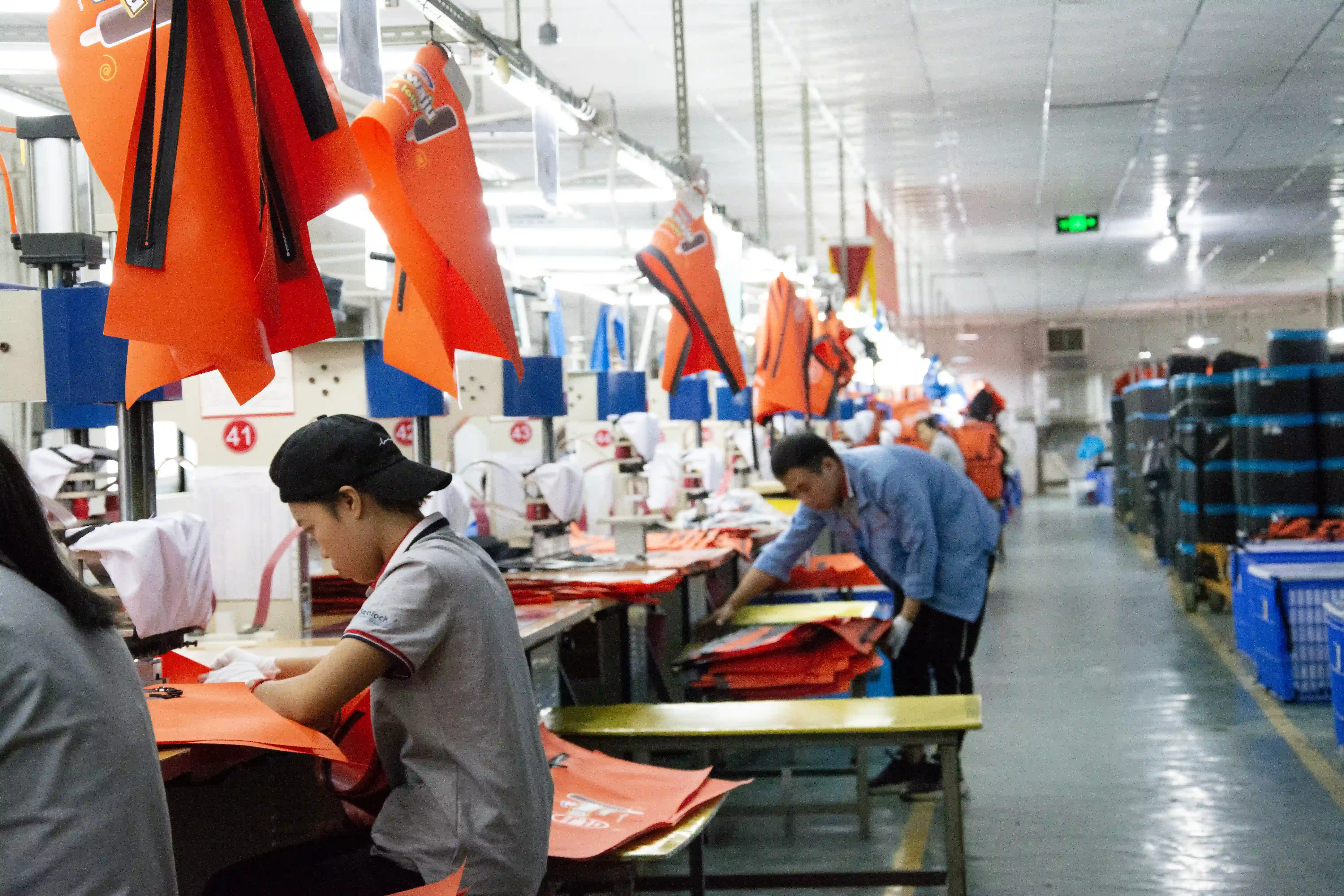

5. RF soldadura fabrikatzeko prozesua, urratsez urrats

1. urratsa - Materiala prestatzea

TPU laminatuzko panelak dimentsio zehatzetara mozten dira CNC ebaketa edo ebaketa-sistema pertsonalizatuak erabiliz. Fase honetan panelaren zehaztasunak zuzenean eragiten dio soldadura-lerrokatzeari; dimentsio-noraeza ere milimetro gutxi batzuek desegokitutako soldadura-eremua sortuko du. Materialen gainazalek kutsadurarik gabe egon behar dute: manipulazioaren ondoriozko olioek, ebakitzearen ondoriozko hautsak edo biltegiratzeko hezetasunak RF energiaren transferentzia oztopatu dezakete eta fusio osatugabea sor dezakete.

2. urratsa - Trokelen hautaketa eta makinaren konfigurazioa

Soldatzeko trokela soldadura geometria zehazten duen elektrodo formatua da. Produktu-konfigurazio ezberdinek trokel-profil desberdinak behar dituzte: panelak elkartzeko jostura laua, itxitura kurbatuetarako edo indartze-adabakietarako formako trokel bat, barrunbe anitzeko trokel bat bolumen handiko soldadura errepikakorrak egiteko. Trokelen hautaketa produktuak eskatzen duen soldadura-geometria espezifikoarekin bat egiten du. Makinaren parametroak (maiztasuna, potentzia irteera, prentsaren presioa eta ziklo-denbora) soldatzen ari den TPUren formulazio espezifikoarekin eta materialaren lodierarekin kalibratzen dira. Parametro hauek produktuaren SOPan dokumentatzen dira eta etengabe errepikatzen dira ekoizpen-lanetan zehar.

3. urratsa — Materialaren kokapena

Panelak trokelaren barruan lerrokatzen dira soldadura-diseinuaren arabera. Kokapen koherentea funtsezkoa da soldadura-zabaleraren uniformetasunerako; RF soldadura-konfigurazio profesional gehienek tresna-gidak edo erregistro-markak erabiltzen dituzte operadorearen kokapen-aldakortasuna ezabatzeko.

4. urratsa - RF energiaren aktibazioa eta presio-lotura

Prentsa ixten da, material-pilari presio pneumatikoa eginez. RF energia aktibatzen da kalibratutako zikloaren iraupenerako. Barneko berokuntza molekularrak soldadura-interfazean dagoen materiala fusio-tenperaturara eramaten du kanpoko gainazalek deformazio-puntuaren azpitik geratzen diren bitartean. Fase honetan presioa mantentzen da.

5. urratsa - Presiopean hoztea

RF energia itzalita dago, baina prentsaren presioa mantentzen da hozte-fasean. Kalitate baxuagoko fabrikazio-inguruneetan maiz lasterbide izaten den urratsa da, eta garrantzitsua da: soldadura-eremua solidotu baino lehen presioa askatzen bada, fusionatutako materiala deformatu daiteke, dimentsio-inkoherentziarekin lotura ahulagoa sortuz. Hozte-denbora egokia parametroen garapen-fasean zehazten da eta zikloaren zati ez-negoziatu gisa tratatzen da.

6. urratsa - Moztu eta ikuskatzea

Soldadura perimetroan flash materiala mozten da. Soldadura bakoitza bisualki ikuskatzen da erre-markak, fusio-eremu osatugabeak edo dimentsio-desbideraketak ikusteko, pieza hurrengo muntaketa fasera igaro aurretik.

6. Josturaren ingeniaritza: soldadura bat mantentzen den ala ez zehazten duten aldagaiak

RF soldadura ez da makinen ezarpen koherenteek emaitza koherenteak ematen dituzten prozesu bat, beste faktore batzuk kontuan hartu gabe. Josturaren errendimendua hainbat aldagairen elkarrekintzaren arabera zehazten da, eta horietako bakoitza ulertu eta kontrolatu behar da.

Soldadura Zabalera

Soldadura-eremu zabalagoek tentsioa eremu handiago batean banatzen dute eta, oro har, jostura-leherketaren erresistentzia handiagoa sortzen dute. Presio hidrostatikoa edo karga dinamikoa jasango duten produktuetarako (poltsa lehor urperagarriak, oinarri hozgarriagoak, puztutako maskuriaren juntadurak) soldadura-zabalera minimoa zehaztapen-elementua da, ez produkzioa. Izkinetako soldadura estuak eta erradio-trantsizioak hutsegiteen hasierako puntu arruntak dira eta arreta esplizitua jaso behar dute trokelaren diseinuan.

RF potentzia koherentzia

Soldadura-zikloan potentzia-irteera ezegonkorrak barne-berokuntza ez-uniformea ​​sortzen du. Adierazle bisualak erre-markak dira potentzia handiko guneetan eta beste toki zurbil eta gutxi gorabeherako eremuetan. Ezta ere ez da onargarria presio-kalifikatutako produktuetan. RF soldadura-ekipo profesionalek energia-emanaldi koherentea mantentzen dute ziklo osoan zehar; aldizkako kalibrazioaren egiaztapena ekipoen mantentze arduratsuaren parte da.

Materialen lodiera eta formulazioaren parekatzea

RF soldadura parametroak materialaren lodieraren eta TPU formulazioaren espezifikoak dira. 0,8 mm-ko TPU pelikularako optimizatutako parametro-multzo batek ez du fusio nahikorik sortuko 1,5 mm-ko ehun laminatuari aplikatuz gero, eta material meheagoak erre ditzake alderantziz erabiltzen bada. Materialen zehaztapenak produktuen exekuzioen artean aldatzen direnean (ehunaren pisu desberdinak, TPU estalduraren pisu desberdinak) parametroak berriro balioztatu behar dira, ez transferituko direla suposatu.

Ohiko hutsegite-kausak

• RF energia edo ziklo-denbora nahikoa ez:Gainazalean erabateko itxura duen lotura sortzen du, baina presio baxuan huts egiten du, interfazea ez baita inoiz fusio-tenperatura osora iritsi.
• Gainazaleko kutsadura:Soldadura-interfazean olioak, hezetasunak edo partikulak hutsuneak sortzen dituzte fusioa gertatu ez den lekuan
• Prentsa-presioa okerra:Baxuegiak urtutako interfazea hoztu aurretik bereizteko aukera ematen du; altuegiak materiala soldadura eremutik atera dezake, lotura-zabalera eraginkorra murriztuz
• Hoztean presioa goiztiarra askatzea:Dimentsio-distortsioa eta lotura-indarra murrizten du soldadura-eremuko ertzetan
• Trokelen higadura:Higatu edo hondatutako trokelen gainazalek presio banaketa koherentea sortzen dute, eta soldadura kalitate aldakorra da trokelaren aurpegian zehar

7. RF soldadura Soft Cooler fabrikazioan

Hozkailu bigunek aplikazio bereziki zorrotza aurkezten dute josturaren ingeniaritzarako, eskakizun hidrostatikoak (forruak ura eduki behar du isuririk gabe) eskakizun termikoak (isolamendu-sistema ez da arriskuan jarri behar hezetasun-infiltrazioaren ondorioz) eta higiene-eskakizunak (barruko gainazalak garbigarriak eta lizunen aurkakoak izan behar dira).

Hozkailu bigun josi batean, barruko forruaren eta isolamendu-apar-geruzaren arteko jostura hezetasun-bide bat da. Urtutako izotz-ura orratz-zuloetatik igarotzen da eta forruaren eta apararen artean pilatzen da, ezin baita xukatu edo lehortu. Erabilera erregularra asteetan zehar, hornitzaileen produktuen kalitateari buruzko kexarik nagusiena kontratazio arduradunek etengabe identifikatzen duten usain eta molde iraunkorrak sortzen ditu.

RF soldatzeak bide hori ezabatzen du egitura aldetik. RF soldatutako hozkailu bigun baten barruko estalkia ura estanko bakarra da: ez dago jostura hutsunerik, ez orratz zulorik, ez zinta ertzerik. Urtutako izotz ura estalkian geratzen da eta isuri edo garbitu daiteke. Isolamendu-geruza lehor mantentzen da produktuaren bizitza osoan.

RF soldatutako hozkailu leunaren eraikuntzaren errendimendu onura gehigarriak:

• Barruko ganbera hermetikoak bero-truke konbektiboa murrizten du, izotzaren atxikipenaren iraupena zuzenean hobetuz
• Barneko TPU leun eta porotsuak ez diren gainazalek elikagaien kalitateko ukipen estandarrak betetzen dituzte eta mikrobioen hazkuntzari aurre egiten diote
• HF soldatutako errefortzu-adabakiek D-eraztunak eta heldulekuak eransteko aukera ematen dute iragazgaitza den mintz nagusia zulatu gabe
• Kremailera hermetikoen ixteko sistemak integratu daitezke soldatutako gorputza osatzeko, sarbide puntuan errendimendu hermetikoa mantenduz.

8. RF Soldatutako produktuen laborategiko probak eta kalitate kontrola

RF soldatutako eraikuntza hura balioztatzen duen QC prozesua bezain fidagarria da. Ikusizko ikuskapena beharrezkoa da, baina ez nahikoa: jostura bat azalean guztiz fusionatuta ager daiteke presiopean huts egingo duten barne hutsuneak dituen bitartean. RF soldatutako produktu iragazgaitzetarako kalitate profesionaleko QC hainbat proba-protokolo desberdin dakartza.

Airearen presioa (hidrostatikoa) proba

Josturaren osotasunaren probarik zuzenena presio-kalifikatutako produktuetarako. Osatutako poltsa edo hozkailua barne-presio zehatz batera puzten da —1,0 bar da muturreko itsas eta urpeko aplikazioetarako estandarra— eta presio horretan mantentzen da epe jakin batean. Poltsa urpean urpean edo xaboiarekin behatzen da, edozein jostura edo itxiera puntutan mikroburbuilen isuriak detektatzeko. Isuririk ez da pasatzeko baldintza. Proba honek errendimendu hidrostatikoa eta leherketa erresistentzia aldi berean berresten ditu.

Uretan murgiltzeko proba

Produktua zehatz-mehatz sakonera batean murgiltzen da iraupen zehatz batean, eta gero barrutik ikuskatu egiten da hezetasuna sartzen den. Proba honek aire-presio estatikoko probetan burbuila detektagarririk sortu ez dezaketen mikro-ihes-puntuak identifikatzen ditu, baina urperatze-baldintzetan ura sartzea ahalbidetuko dutenak.

Seam Burst Test

Soldadura-eremu batek huts egiten duen presioa neurtzen duen proba suntsitzailea. Leherketa-presioa produktuaren zehaztapen minimoarekin alderatzen da; zehaztapenaren azpian dauden emaitzek ekoizpena jarraitu aurretik diagnostikatu eta zuzendu behar den prozesu-parametroen arazoa adierazten dute. Leherketa probak produkzio-exekuzio bakoitzeko lagin multzoei aplikatzen zaizkie normalean, unitate indibidualetan beharrean.

Cold Flex Test

Giro-tenperaturan ondo funtzionatzen duten soldadura-guneak porrot-puntu hauskor bihur daitezke tenperatura baxuetan, batez ere materialaren formulazioa edo hozte-parametroak eguraldi hotzean erabiltzeko optimizatuta ez bazeuden. Malgutasun hotzeko probako subjektuek laginak behin eta berriz flexioarekin soldatzen dituzte -20 °C edo -30 °C arteko tenperaturetan, josturak osotasuna mantentzen duela egiaztatuz eguraldi hotzeko eremuan erabiltzeko baldintza termiko eta mekanikoetan.

Eguraldi Azeleratuaren Proba

UV erradiazioa, hezetasun handia eta gatz-esposizioaren zikloa urte anitzeko itsas erabilera simulatzeko erabiltzen da laborategiko denbora konprimituan. Proba hau soldadura-eremuko laginetan aplikatzen da produktu osoetan baino eta TPU estalduraren atxikimendua, soldadura-loturaren iraunkortasuna eta dimentsio-egonkortasuna ebaluatzen ditu epe luzerako ingurumen-stresaren azpian.

9. RF Soldatutako produktuen aplikazio arruntak

Kanpoko ekipamendu iragazgaitza

• Urpeko poltsa lehorra (erroizko goiko eta kremailerarekin ixteko)
• Motxila iragazgaitzak eta poltsak
• Kayak eta rafting gerri-pakete
• Motozikleta buztanezko poltsak eta maleta iragazgaitzak

Hozgailu bigunak eta garraiolari isolatuak

• Leaking-eko motxila bigunak
• Itsasoko arrainen poltsak
• Medikuntza laginak eta txertoak garraiatzeko hozgailuak
• Hotz-katearen bidalketa-polts komertzialak

Produktu industrialak eta taktikoak

• Kanpoko aterpe eta egitura puzgarriak
• Ekipoen estalkiak eta kaxa iragazgaitzak
• Militarrentzako poltsa lehor taktikoak
• Enbalaje eta edukiontzi mediko iragazgaitza
