Sealock laborategiaren barruan: ekipajearen oszilazio-eraginaren probatzailea (XE-I09BA)

Erosleak entzuten dituen ia poltsa-huts hondamendi guztiak leku berean hasten dira: uhal bat, helduleku bat edo D-eraztun bat gorputz-panelarekin elkartzen den puntuan. Ehuna oso gutxitan urratzen da erdian. Kremailerak oso gutxitan zatitzen dira katean. Huts egiten duena aingura da: kargatutako poltsa baten pisu osoa horma malgu batera eraman behar duen adabaki soldatuaren zentimetro koadro gutxi, barra-tack edo sarearen begizta, milaka aldiz, inoiz egonkorrak eta inoiz aurreikusten ez diren zametan. Horregatik tiraketa proba estatiko bat, sortzen duen kopurua ikusgarria izan arren, eremu-itzulkinen iragarle txarra da. 80 kg-ko tirada bakarrean bizirik irauten duen artikulazio batek 8 kg-ko kolpe dinamiko baten 400 ziklotan huts egin dezake oraindik, nekea eta indar gailurra fisika desberdinak direlako.

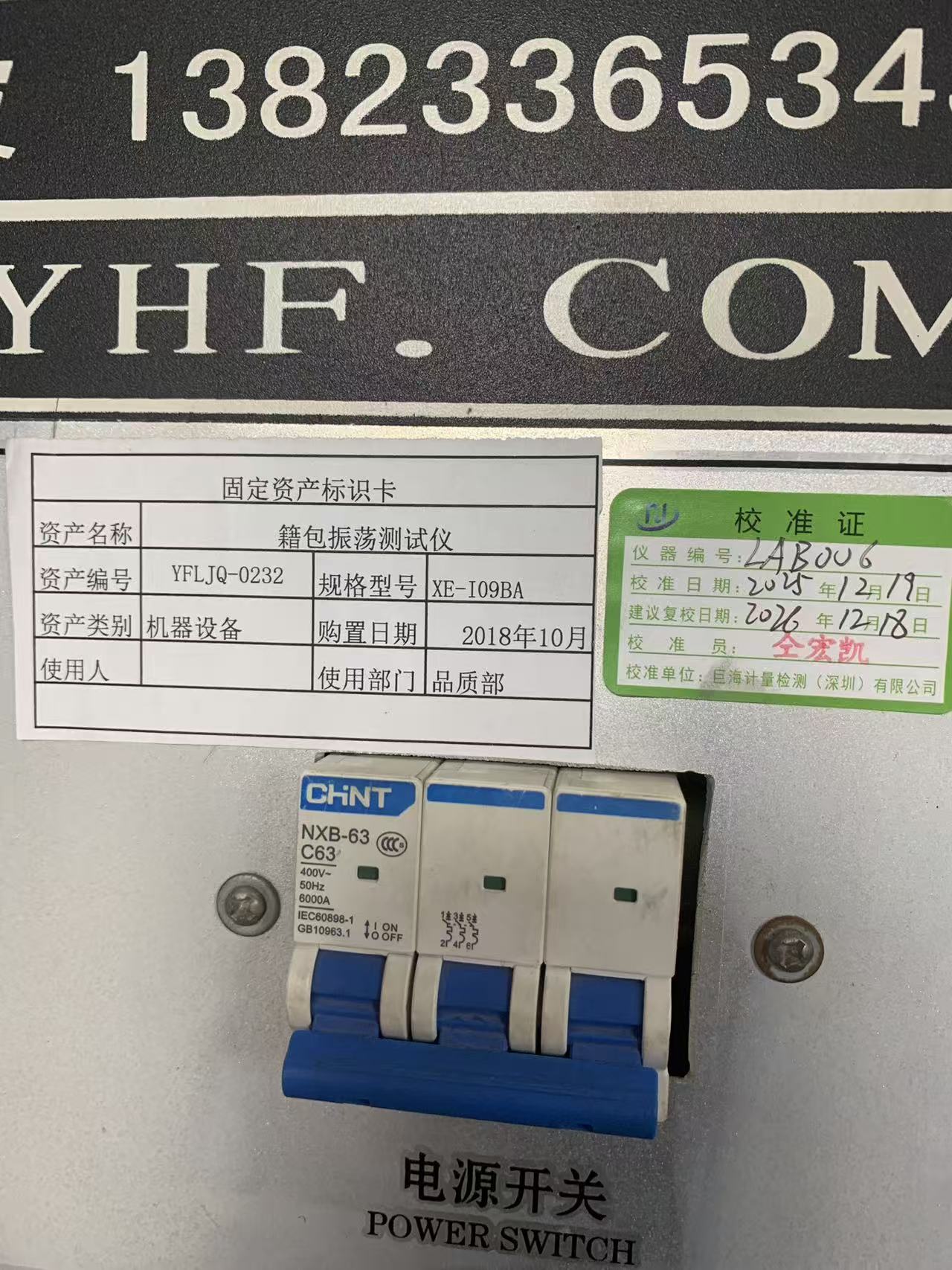

Gure laborategian bi mundu horiek bereizten dituen makina ekipajearen oszilazio-inpaktuaren probatzailea da - YFLJQ-0232 aktiboak, XE-I09BA modeloa, LAB-006 tresna-zenbakia, 2018ko urritik gure kalitate-sailean zerbitzuan eta 2025eko abenduaren 19an azkenekoz kanpo kalibratua, 2025eko abenduaren 18an birkalibratu behar da. YFL-WI-PZ-03, A/0 berrikuspena, 2023ko abenduaren 28koa. Artikulu honek makinak benetan zer egiten duen aztertzen du, maiztasun handiko soldatutako poltsa iragazgaitzak zergatik den gehiago konbentzional jositako ekipajeetarako baino, eta hornitzaile baten hornitzaile baten "oszilazio-inpaktua probatu" ikusten dutenean zer eskatu behar duen.

Zer esan nahi duen "oszilazio-inpaktua" benetan

Testa deskribatzeko oso erraza da eta nahiko zaila da ondo egitea. Poltsa bat pisu zehatz batean kargatzen da, eta gero makinatik esekitzen da aztergai dagoen edozein osagairen bidez: goiko helduleku bakarra, sorbalda-uhal pare bat, garraiatzeko begizta bat, orga-helduleku guztiz hedatuta. Talkaren buruak kargatutako poltsa altxatzen du trazu zehaztu baten bidez, eta gero askatu egiten du. Grabitateak egiten du gainerakoa. Poltsa erortzen da, eta buruaren goiko aldean dagoen malguki moteldu batek erorketaren energia xurgatzen du eta gero itzultzen du, beraz, alea ez da behin bakarrik erortzen, baizik eta etengabeko goranzko eta jaisten oszilazio batean sartzen da. Ziklo bakoitzak talka-uhin bat bidaltzen du uhaletik behera eta aingura puntura, gero erabat deskargatzen du. Kargatu, harritu, deskargatu, errepikatu.

Hau formalizatzen duen Txinako industria arineko metodo estandarra, QB/T 2922-2018Maleta eta poltsa — Eragina astintzeko proba-metodoa, printzipioa deskribatzen du poltsa pisu zehatz batekin kargatzea, heldulekutik, sorbalda-uhalarekin edo orgako heldulekutik guztiz hedatuta dagoen trazu baten bidez altxatzea, grabitatearen pean libre erortzen utziz, eta malgukia erabiltzea talka-energia xurgatzeko eta askatzeko, poltsak behin eta berriz inpaktu eta oszilazio jasan dezan; Aparatua ondo zehazten da: beheko bentosaren, goiko moteltze-blokearen, inpaktu-hastaka eta tresna estandarraren masa 8,1 ± 0,2 kg-koa da, norabide bakarreko trazua 150 ± 5 mm-koa da eta goiko xurgapenaren zarata moteltzeko multzoak 110 N ± 10 N-ko malguki-indarra ematen du konprimituta dagoenean. Kontrol-sistemak inpaktu-tasa doitzea ahalbidetu behar du, ziklo-kopurua ezarri eta erregistratzeko aukera eman behar du, eta makina automatikoki gelditu behar du proban zehar alea erortzen bada.

Azken klausula horrek dirudiena baino garrantzi handiagoa du. Laginak erortzean geldialdi automatikoa ez da erosotasun-eginbide bat - zikloa baliozko datu-puntu bat da. Uhal bat 612. zikloan urratzen bada eta makinak hutsik dagoen 1.500 puntura arte mailukatzen jarraitzen badu, txostenak ez du ezer erabilgarria. Makina banatzeko unean gelditzen delako, kontagailuaren irakurketadaartikulazio horren neke-bizitza.

Makina gure solairuan

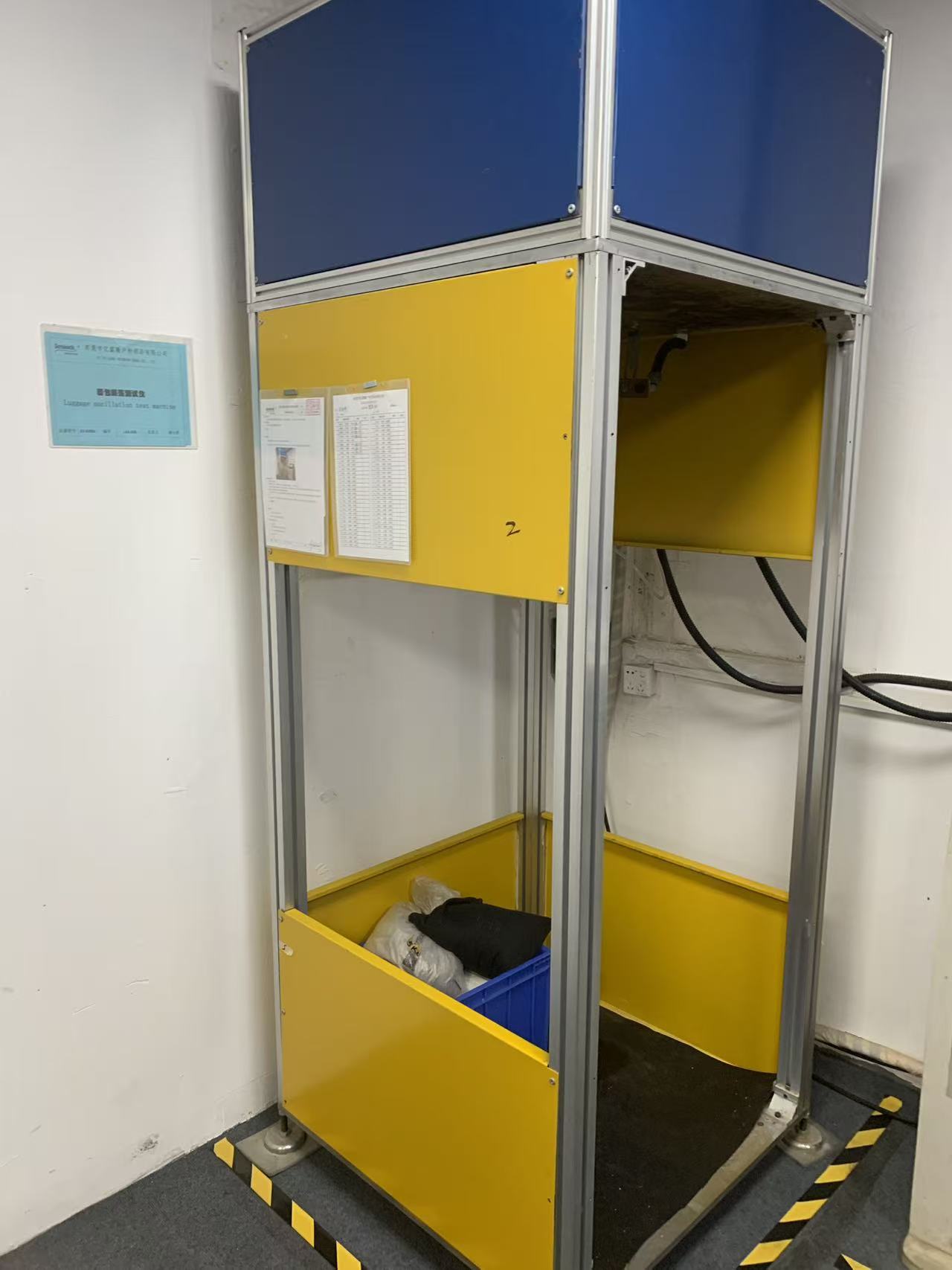

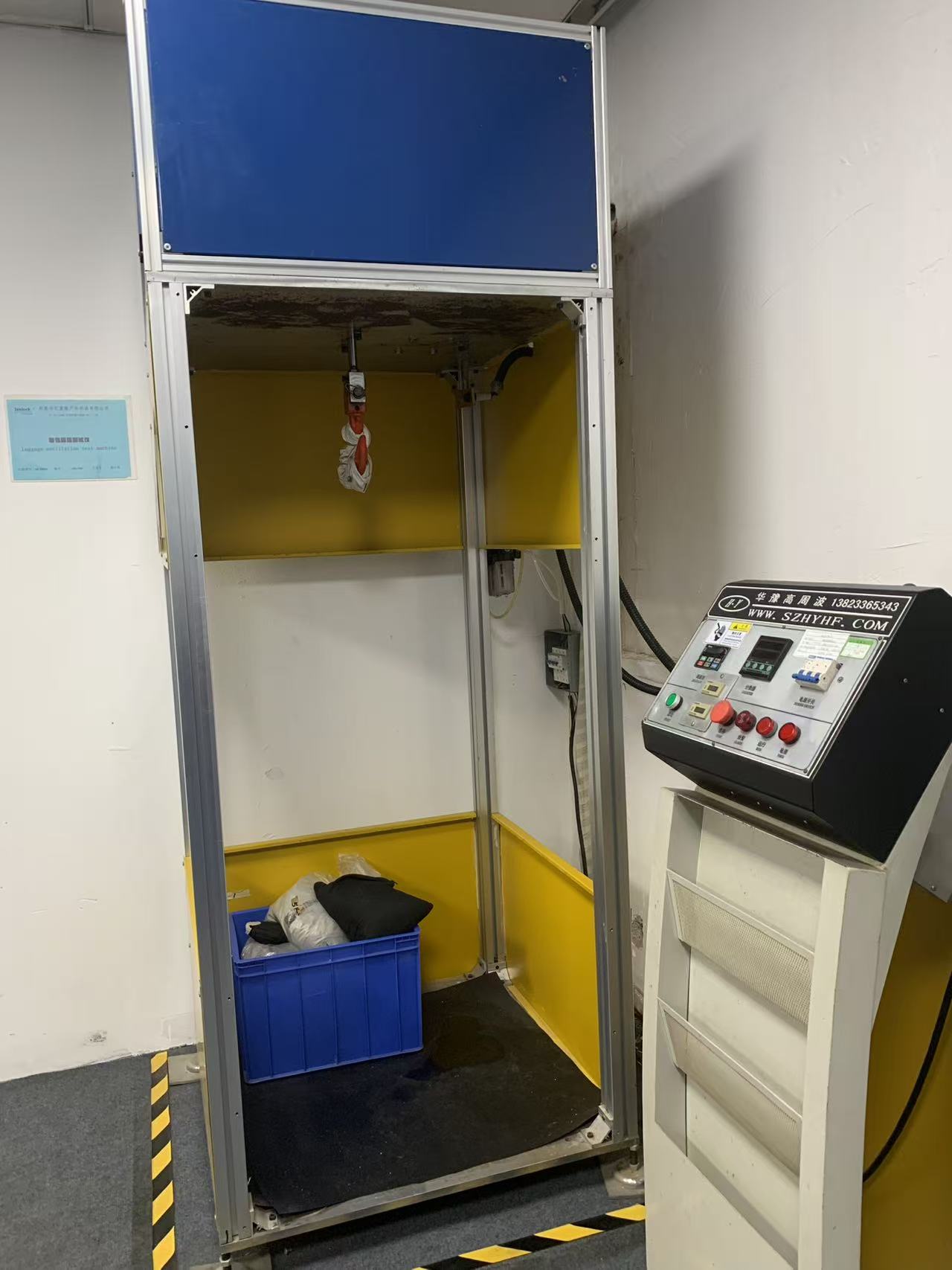

Gure unitatea Shenzhen maiztasun handiko ekipamenduen fabrikatzaileak eraiki zuen eta nahita ez da glamourrik. Proba ganbera estrusiozko aluminiozko marko bat da, betegarrizko panel horiak eta urdinak dituena, eragilearen aldean irekia, errebotea hiltzeko gomazko esterilla astun batekin estalita. Talkaren burua goiko zeharbidetik zintzilik dago; haren azpian alea dago eta, oinarrian dagoen kaxan, poltsa bat bere proba-karga nominalera eramateko erabiltzen ditugun hare-polts kalibratuak. Ate bisagra batek laneko aldea ixten du korrika hasi baino lehen, hau da, operadorearen eta abiaduran dabilen 20 kg-ko poltsa baten artean gelditzen den gauza bakarra.

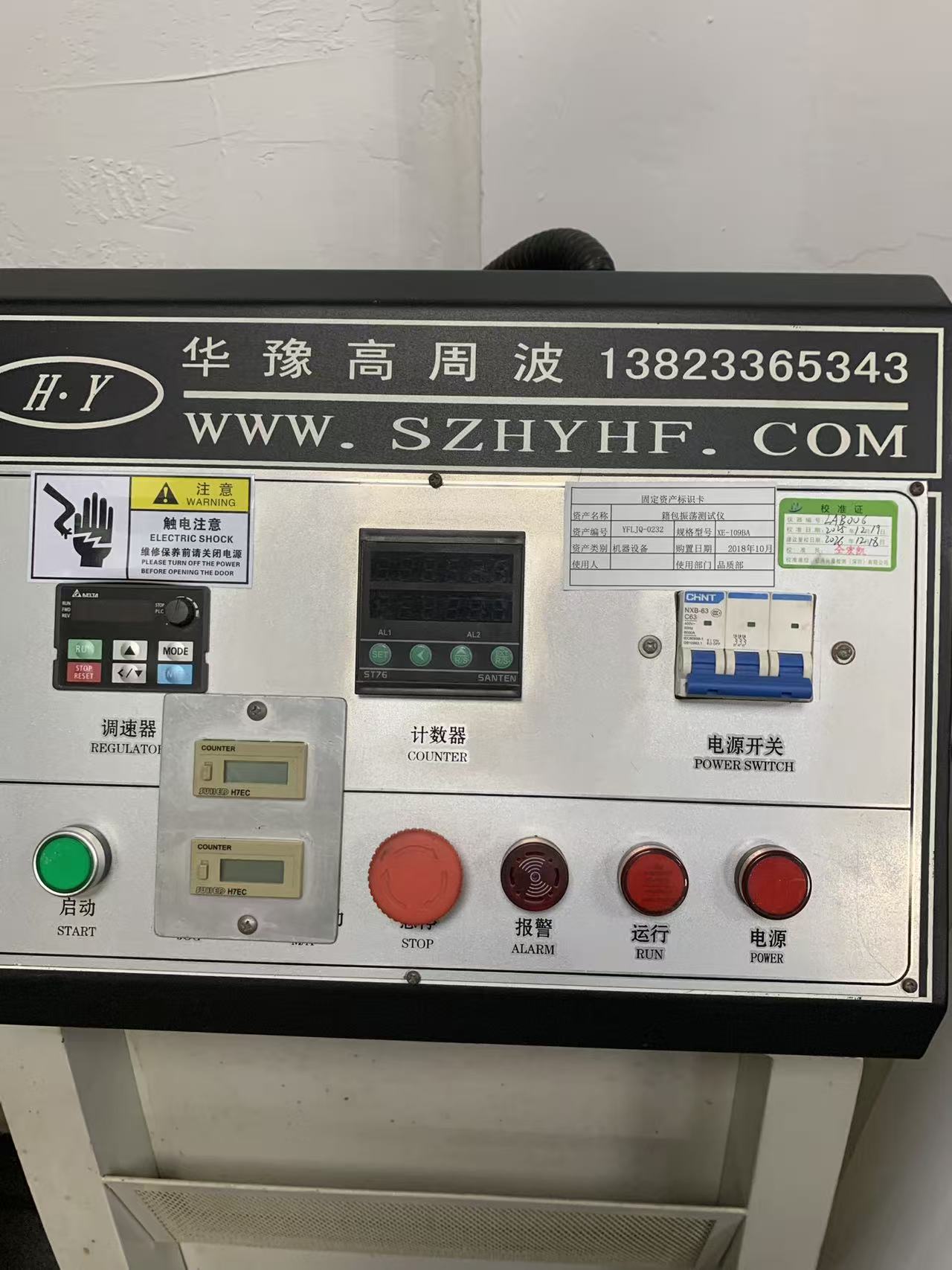

Kontrol-idulkia kaiolaren kanpoaldean dago. Bere diseinuak zehatz-mehatz adierazten dizu proba nola egiten den: ezkerreko Delta maiztasun aldakorreko unitate batek abiadura erregulatzaile gisa funtzionatzen du, erdian bi alarma-kanal dituen SANTEN ST76 kontagailu digital bat dago, bi FUJI H7EC kontagailu elektromekanikok ziklo metagarriak erregistratzen dituzte programagarriarekiko independentean, eta hiru poloko CHNT NXB-63 C6300 V, 5, 400 V, 5, 400 V, etengailu tasa batekin. Hausteko ahalmen batek sarrerako potentzia kudeatzen du. Horien azpian abiarazteko botoia, perretxiko-buruko larrialdi-geldialdi handi bat eta alarma, korrika eta potentzia adierazleak daude.

Bikoiztutako kontagailuak arrazoi bategatik daude. Kontadore programagarria da makina helburuko zikloan geldiarazten duena; kontagailu mekanikoek bizitza-zikloak pilatzen dituzte makinan eta gurutzatu bat ematen dute norbaitek proba erdian berrezarri ote den zalantzan jartzen badu. Bezero baten hirugarrenen auditoreak galdetzen dionean nola dakigun txosten batek exekuzio osoa islatzen duen, hau da seinalatzen dugun erantzuna.

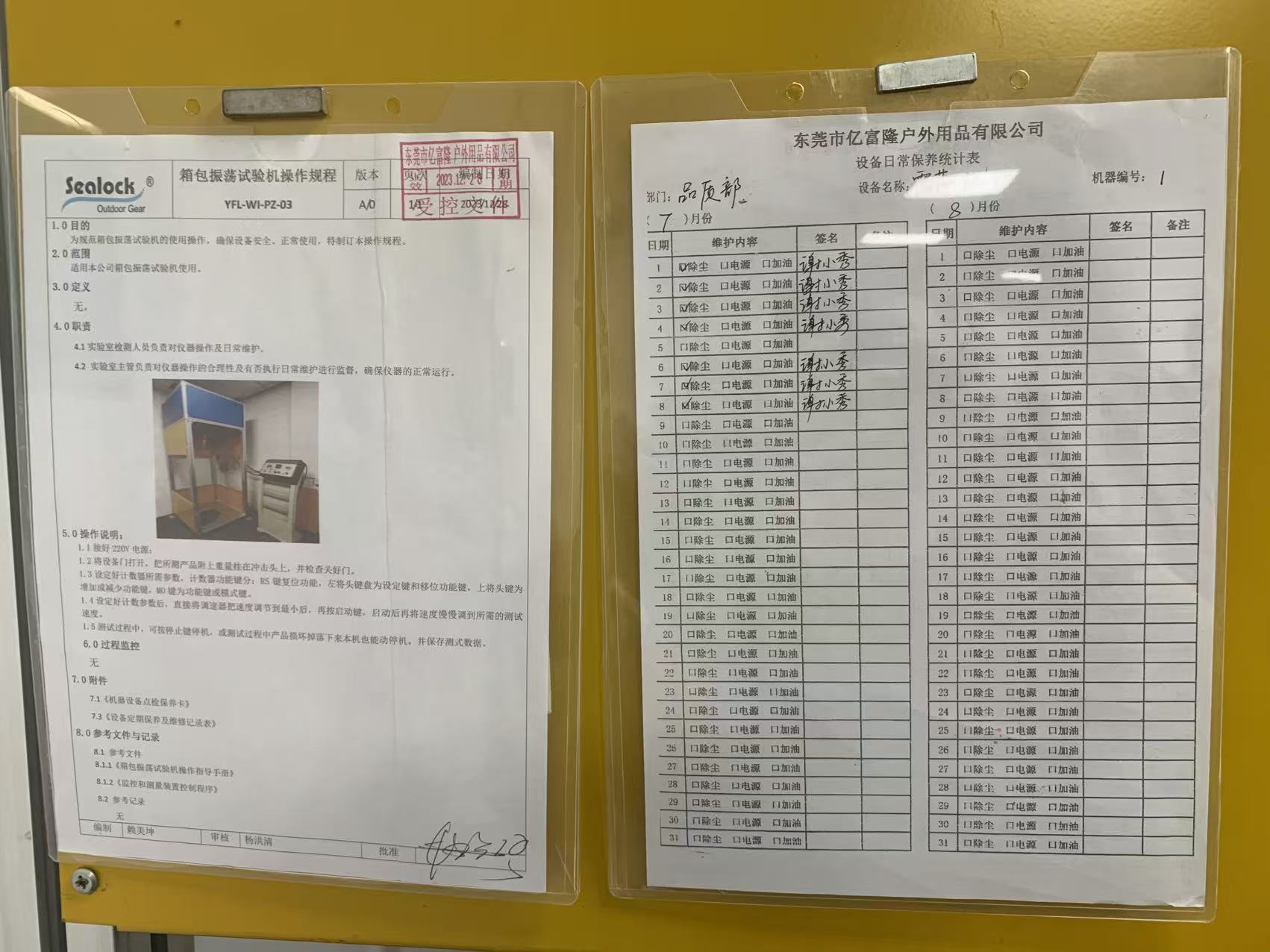

Nola exekutatzen dugun: SOP YFL-WI-PZ-03

Makinan argitaratutako prozedura kontrolatua laburra da, eta bertan dauden klausula guztiak existitzen dira norbaitek behin gaizki egin zuelako.

Operadoreak 220 V-ko hornidura konektatzen du, ganberako atea irekitzen du, alea —dagoeneko pisu nominalarekin kargatuta— zintzilikatzen du talka-buruan, hornikuntza egokia erabiliz, eta atea behar bezala itxita dagoela ziurtatzen du ezer mugitu baino lehen. Ondoren, kontagailua programatzen da: berrezarri teklak aurreko exekuzioa garbitzen du, shift eta gehikuntza teklak helburuko ziklo-zenbaketa ezartzen du eta modu-teklak zenbaketa funtzioa hautatzen du. Helburua ezarri ondoren, operadoreak abiadura-erregulatzailea gutxienekora biratzen du, sakatu Start eta, ondoren, poliki-poliki abiadura behar den proba-tasaraino igotzen du. Abiaduran hastea debekatuta dago, lehen kolpe bortitzak estandarrak inoiz aurreikusi ez den kolpea eragiten duelako eta hutsegite goiztiar faltsu bat sor dezakeelako instalazioan, proban dagoen junturan beharrean.

Martxan zehar operadoreak makina gelditzeko giltzarekin edozein unetan geldi dezake. Alea hautsi eta erortzen bada, makina bera gelditzen da. Ondoren, probaren datuak erregistratzen dira. SOP-ek funtzionamendua eta ohiko mantentze-lanak esleitzen dizkio laborategiko ikuskatzaileari eta bien gainbegiratzea laborategiko arduradunari, eta eguneroko mantentze-lanen erregistro batek onartzen du - hautsa kentzea, potentzia egiaztatzea, lubrifikazioa - egunez egun sinatuta.

Karga eta ziklo zenbaketa: zenbakiak zeintzuk izan behar duten

Metodo estandarrak poltsa bat nola astindu zehazten du; produktuaren estandarrak ze gogorra eta zenbat denbora zehazten du. QB/T 1333-2018 den eramandako poltsetarakoPoltsa eta motxila, probako karga poltsaren gorputzaren bolumenaren arabera ezartzen duena baino, 2010eko edizioaren hasieran egin zuen bezala, produktuaren zehaztapenaren arabera, eta sorbalda-uhala soilik ebaluatzen du, non helduleku bakarrak eta sorbalda-uhalak gainjarritako jositako eskualdea partekatzen duten. Proba komertzial tipikoak 400 ziklotan egiten dira sorbalda bikoitzeko uhaletan, zehaztutako 6 kg-ko kargaren azpian, heldulekuekin beren karga eta ziklo konbinazioarekin ebaluatuta.

Laurehun ziklo zoru bat da, ez sabaia, eta 60 litroko zorro lehorra baino, hamarkada batez txalupako bizkarrera botako den 60 litroko poltsarako kalibratuta dago. Gure barneko karga garraiatzeko eskakizuna 1.500 ziklo edo gehiagokoa da, eta espedizio eta itsas programetarako kopuru dezente handiagoak egiten ditugu poltsaren ahalmen nominaletik ezarritako kargak estandarraren bolumen-taulan baino. Bezero baten protokoloak beste konbinazio bat zehazten duenean - karga astunagoa ziklo gutxiagotan ekipajea maneiatzeko simulatzeko, edo karga arinagoa zenbaketa askoz handiagoan joan-etorria simulatzeko - makinak zenbaki horiek besterik ez ditu hartzen. Abiadura, karga eta ziklo-helburua operadoreak ezarrita daude, hau da, tresna barnean edukitzea, proba-zirrituak kanpoan erostea baino.

Zergatik da desberdina proba hau soldatutako poltsa iragazgaitzetarako

Hemen iragazgaitza den ekipaje-fabrika bat ohiko ekipaje-fabrikatik aldenduten da. Jositako poltsa baten gainean, sorbalda-uhalaren aingura, jostura batean harrapatuta eta zorro batekin indartuta dagoen zinta-begizta da. Hutsegite modua hariaren urradura eta puntu-ateratze progresiboa da, eta bere burua iragartzen du: puntuak askatzen dira, begizta okertu egiten da, erosleak askatu baino lehen ohartzen da.

Maiztasun handiko soldatutako poltsa batean, ez dago josturarik ainguran, edo jostura apaingarria da eta benetako karga-bidea gorputz-panelaren TPU edo PVC-ko aurpegiari loturiko adabaki soldatu batetik doa. Artikulazio horrek zurituz, ez urraduraz huts egiten du, eta zuritu hutsegite lasaia eta bat-batekoa da. Pixka bat hotz ibili den soldadura --egonkortasuna ez da nahikoa, gainazal kutsatua, milimetro-frakzio batez paralelotik irten den trokel bat- tiraketa proba estatiko bat eroso gaindituko du eta, ondoren, adabaki ertzean 300. zikloaren eta 900. zikloaren artean ezabatuko da, oszilazio-ziklo bakoitzak loturaren lehen ertz berean hartzen duelako.

Hauxe da kategoriako zuzendari guztiek aitortzen dituzten berrikuspenak sortzen dituen porrota: denboraldi baterako ondo egon zen poltsa eta gero "uhala poltsatik atera besterik ez zen" atzean utzitako adabaki garbi eta garbitu gabe. Gainera, garrantzitsua da airagazgaitzaporrota eta ez bakarrik indar hutsegite bat, partzialki zuritutako adabaki batek ihes-bide bat irekitzen baitu aurpegiko materialan zehar guztiz bereizi baino askoz lehenago. Poltsa bat sorbaldaren ainguran ura sartzen has daiteke, zama ezin hobeto eramaten duen bitartean.

Horregatik oszilazio-probatzailea etatrakzio eta azala probagailu informatizatuabanan-banan irakurtzen dira elkarrekin. Zuritu probak soldadura baten lotura indar estatikoa ematen digu kilogramotan gure barneko materialen taularen aurka; oszilazio-probak esaten digu lotura horrek ertz bakarreko karga dinamiko, errepikatu eta bizirik irauten duen ala ez zerbitzuan ikusiko duen geometrian. Soldadura sendoa izan daiteke eta oraindik ere neke gutxikoa izan daiteke adabakiaren geometriak izkina batean zuritu egiten badu. Bigarren probak bakarrik aurkitzen du.

Korrika bat amaitzen denean begiratzen duguna

Osatutako zikloen zenbaketa gainditzeko baldintza bat da, ez gainditzeko emaitza. Kontadorea gelditzen denean, alea jaisten da eta idatzizko kontrol-zerrenda baten aurrean aztertzen da: ez dago heldulekuaren, uhalaren edo aingura-adabakiaren bereizketa partziala edo bereizketarik; soldatutako armaduraren ertzean delaminaziorik edo altxatzerik ez; ez dute hausturarik, deformaziorik edo pitzadurarik izan bekleten, irristagailuen, D-eraztun edo triglideen; hari hausturarik ez indartzeko puntuetan; Karga puntuaren inguruan gorputz-panelaren distortsiorik ez; eta, orga-sistema duten poltsetarako, oraindik leunki luzatzen eta atzera egiten duen eta positiboki blokeatzen den heldulekua.

Banatzetik kanpo dagoen guztia oraindik grabatzen da. 1.500 ziklotan bi milimetro altxatu den adabaki ertza pasatzen den poltsa eta prozesu hutsa da, eta ingeniaritzara itzultzen da soldadura-parametro arazo gisa sinatu beharrean. Proba suntsitzailea den edo alea markatuta dagoenean, lagina berrogeialdian jartzen da eta ez da berriro saltzeko stockrik sartzen.

Non kokatzen den QC kate zabalean

Tresna bakar batek ez du poltsarik ziurtatzen. Oszilazio-probatzaileak karga dinamikoaren erresistentzia estaltzen du aingura-puntuetan, eta norabide guztietan ematen du:kremailera aldakorra bizitza probatzaileaitxiera 3.000 ziklotan hartzen du tamainari dagokion alboko eta luzetarako karga baten azpian; duurradura probatzaileaetaigurtziz kolorearen sendotasun-probatzaileazuzendu gainazaleko iraunkortasuna eta akabera transferentzia; dutenperatura eta hezetasun ganbera programagarriaBero-hezea eta zero azpiko zikloaren bidez ezarritako materiala zahartzen du propietate mekanikoak berriro egiaztatu aurretik. Ondoren, muntaketa osoa ur-murgiltze-probak bi orduko edo gehiagoko urpeko produktuetarako, edo euri gogorrak eta ur-zorrotada probak egiten ditu, murgiltzea baino euriari aurre egiteko balio duten produktuetarako.

Oszilazio-probak egiteaondorenklima-zahartzea erosle batek eskura duen sekuentzia adierazgarrienetako bat da, eta merezi du esplizituki zehaztea. Itsasgarriz lagundutako junturak eta TPU film-maila batzuek zuritzeko indar esanguratsua galtzen dute hirurogeita hamabi ordu bero-hezearen esposizioaren ondoren. 1.500 ziklo berri eta 600 ziklo zahartu ondoren bizirik irauten duen uhal-aingura batek esango dizu giro-tenperaturako probak inoiz egingo ez duen zerbait.

Erosleek zer eskatu behar duten

"Oszilazio probatu" zehaztapen-orri batean ez da ezer esan nahi atzean lau zenbaki gabe: karga kilogramotan, ziklo-zenbaketa, probatutako osagaia eta onarpen-irizpideak. Laurak eskatu. Galdetu zenbaketara iritsi den edo makina automatikoki gelditu den goiz. Galdetu poltsa berria probatu den edo ingurumena girotu ondoren. Eta soldatutako produktuei dagokienez, zehazki, galdetu probaren osteko ikuskapenean ertz-altxaketa barne soldatutako indargarri-adabakietan, bereizketa soilik ikuskatzen duen hornitzaileak dagoeneko zuritzen hasi den poltsa baten pasabidearen berri emango duelako.

OEM eta ODM programetarako parametro hauek elkarrekin ezartzen ditugu garapen fasean, lehen artikuluetan exekutatu erreminta izoztu aurretik eta errepikatu egiten ditugu ekoizpenean zehar. Marka baten protokolo propioa edo hirugarrenen laborategiko txostena behar denean, barneko datuak aurrepantaila bihurtzen dira: nahiago dugu arazoa 700. zikloan aurkitzea gure solairuan SGS edo QIMA txosten batean bidali baino hiru aste lehenago.

Maiz egiten diren galderak

Oszilazio-inpaktuaren proba erorketa probaren berdina al da?

Ez. Erorketa-proba batek poltsa bati eta bere edukiari zer gertatzen zaion ebaluatzen du gainazal gogor baten aurka kontrolik gabeko kolpe bakarrean. Oszilazio-inpaktuaren probak karga- eta askatzeko kontrolatutako ehunka edo milaka ziklotan garraiatzeko puntuetako nekea ebaluatzen du. Huts desberdinak aurkitzen dituzte, eta poltsa batek bata eroso pasa dezake bestea huts egiten duen bitartean.

Makina honek hozkailu leun bat edo poltsa lehorra zein motxila bat proba dezake?

Bai. Garraio-puntu zehaztua duen edozer gauza zintzilikatu daiteke: garraiatzeko helduleku bakarra poltsa lehor batean, sorbalda uhal bikoitzak motxila freskoago batean, goiko heldulekua poltsa batean. Alde biguneko produktuak betegarrien kontaktu-eremuan beteta daude, beraz, besarkadak ez du uhala urratuko eta porrot faltsurik sortzen duen heldulekuan eta ez juntaduran.

Zein karga erabili behar da poltsak argitaratutako edukierarik ez badu?

Produktu estandarrak poltsaren gorputzaren bolumenetik ateratzen du. Praktikan, kanpoko ekipamenduetarako nahiago dugu marka batek bere ontzian inprimatuko duen ahalmenarekin probatu, gehi marjina bat, kontsumitzaileak baimen gisa hartuko duen kopurua baita.

Emaitza gainditu batek bermatzen al du poltsak ez duela huts egingo zelaian?

Diseinuak eta prozesuak, laginak bezala, zehaztutako neke-atalasea garbitu zutela bermatzen du. Eremuaren iraunkortasuna ekoizpenaren koherentziaren araberakoa da, horregatik oszilazio-probak produkzio-laginetan egiten dira urrezko laginetan soilik, eta prozesuko soldadura-parametroak modu independentean kontrolatzen dira.

Ekipamendua kalibratuta al dago?

Kanpotik, kalibrazio etxe akreditatu batek, ziurtagiria makinan jarrita. Egungo ziurtagiria 2025eko abenduaren 19koa da eta birkalibrazioa 2026ko abenduaren 18an amaituko da. Kalibrazioaren egoera barne-ikuskaritza guztietan dago eta bisitatzen duten bezeroek eskatuz gero eskuragarri dago.

Serie honetako hurrengoa

Irekiko dugun hurrengo tresna argi-iturburuko kolorea bat datorren armairu estandarra da - eraikineko beste edozein ekipamendu baino bezeroen gatazka gehiago konpontzen dituen kutxa txiki eta xume bat, kolorea delako erosle bakoitzak pertsonalki ikuskatzen duen atributua eta ia denek argi okerren azpian ikuskatzen dutena.

Sealock-ek hogei urte baino gehiago daramatza maiztasun handiko soldadura iragazgaitza eraikitzen Dongguan, Txina eta Ho Chi Minh City, Vietnam, OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine eta STANLEY marketarako. Garatzen ari zaren programa baterako proba-protokolo osoa nahi baduzu edo zure kalitate-hitzarmenean oszilazio-parametroak zehaztu nahi badituzu, idatzi hona:info@sealock.com.hk.
